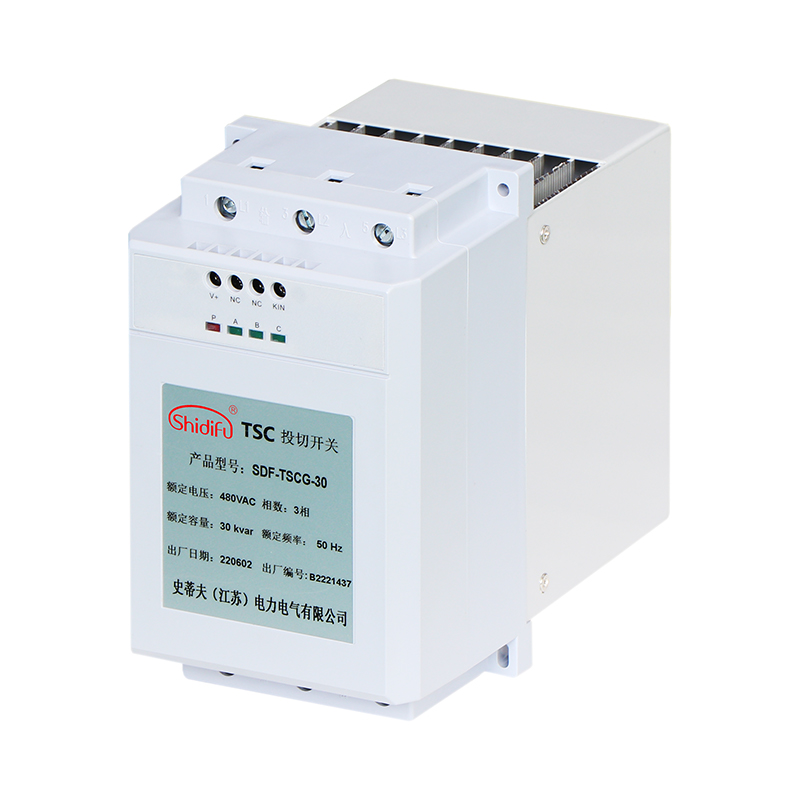

SDF-TSC晶闸管投切开关是无机械触点的电子开关,可跟踪负载无功电流变化,对电力电容器组采用过零快速投切,切除过程中无操作过电压电弧重然现象。响应时间快,可频繁投切。无噪音,使用寿命长,维修量少,可在电容器切除后的任何电压,任何状态自动投入。具备缺相,相序自动识别,过温保护并报警输出,运行指示等功能。主要优点是保证零点电流投切,无涌流,是一种非常理想的投切开关。
全国服务热线:0512-66592434
在线咨询技术参数
额定电压 | 共补:AC 380V ± 20%50Hz 分补:AC 220±20%50Hz |
额定容量 | 共补:≤60kvar 分补:≤60kvar |
工作电源 | 共补:AC 380V/220V±20%50Hz 分补:AC 220V ±20%50Hz |
控制电压 | 直流电压5~12V/10mA(由控制器提供控制电压) |
电源电压谐波畸变率 | ≤5% |
动作相应时间 | ≤10ms |
环境温度 | -25℃~+55℃,湿度≤90%,海拔2000米以下(超出范围请致电咨询) |
环境条件 | 介质无导电尘埃 |
注:
1.可依客户要求定制

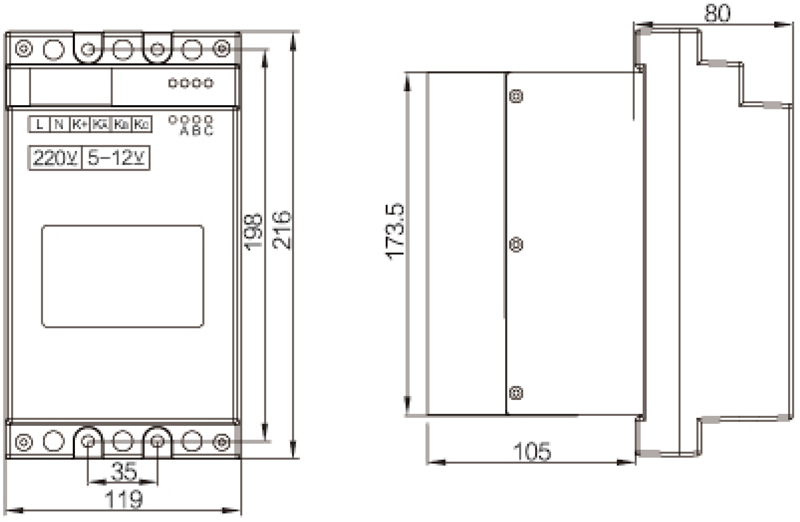

2.外形和大小如有偏差,请以实际尺寸为准

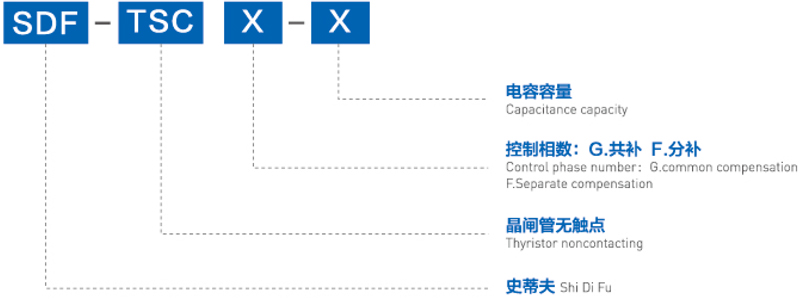

选型表
补偿方式 Compensation method | 电容器容量Cap. ( kvar) | 产品型号 Type | 补偿方式 Compensation method | 电容器容量Cap. ( kvar) | 产品型号 Type |
三相共补 3 phase common compensation | ≤20 | SDF-TSCG-20 | 分相补偿 Split -phase compensate | ≤20 | SDF-TSCF-20 |
≤30 | SDF-TSCG-30 | ≤30 | SDF-TSCF-30 | ||
≤40 | SDF-TSCG-40 | ≤40 | SDF-TSCF- 40 | ||
≤50 | SDF-TSCG-50 | ≤50 | SDF-TSCF-50 | ||
≤60 | SDF-TSCG-60 | ≤60 | SDF-TSCF-60 |

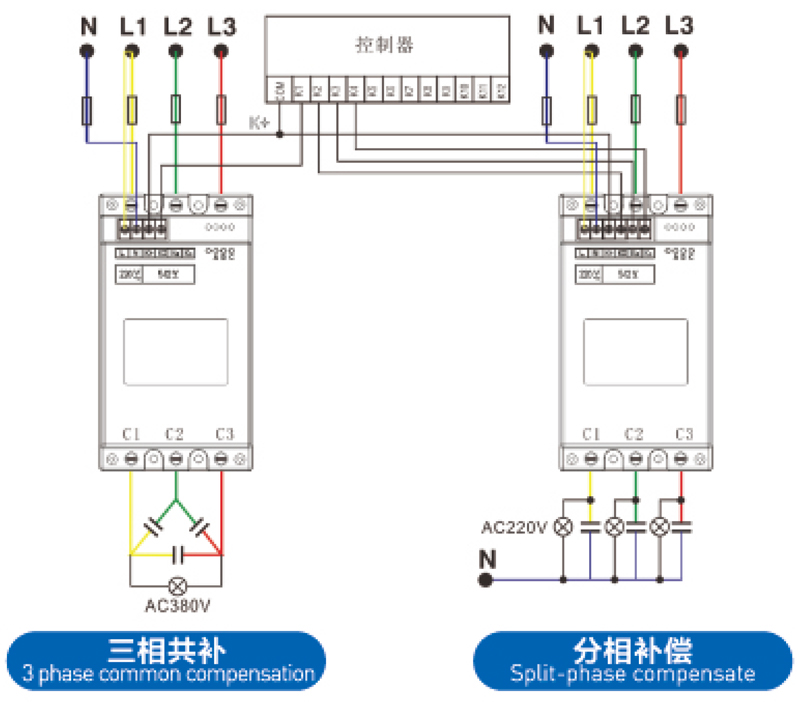

接线图
